Réducteurs à renvoi d'angle W.0

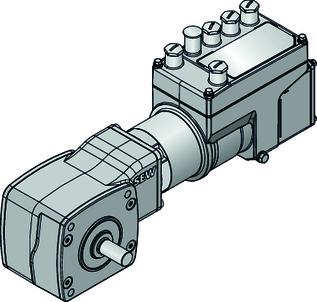

Le motoréducteur à renvoi d'angle de type W.0. DCA63.. permet une plage élargie de vitesses nominales grâce à cinq rapports de réduction. Le réducteur à renvoi d'angle possède la denture SPIROPLAN® éprouvée et est disponible au choix avec un arbre creux ou un arbre sortant.
Le tableau suivant fournit un aperçu des différentes exécutions.
Désignation | |
|---|---|
W.. | Arbre sortant avec clavette |
WA.. | Arbre creux avec rainure de clavette |
Le tableau suivant fournit un aperçu des caractéristiques techniques principales des unités d'entraînement MOVIMOT® performance ELV avec réducteur à renvoi d'angle et denture SPIROPLAN®.
Unité d'entraînement | W02 DCA.. WA02 DCA.. | W03 DCA.. WA03 DCA.. | |
|---|---|---|---|
|
|
| |
Vitesse de sortie nominale rapportée à ne = 4000 min-1 | na min-1 | 609 – 83 | 609 – 83 |
Couple de sortie permanent rapportée à ne = 1500 min-1 | Ma Nm | (12) / 15 | (19) / 25 |
Couple de sortie crête | Mpk Nm | (12) / 15 | (19) / 25 |
Charge radiale côté sortie avec Ma rapportée à ne = 1500 min-1 | FRa N | 900 | 1800 |
Rapports de réduction | i | 6.57 – 48.0 | 6.57 – 48.0 |
Nombre de trains | 1 | 1 | |
Jeu du réducteur | < 0.5° | < 0.5° | |
