Systemübersicht

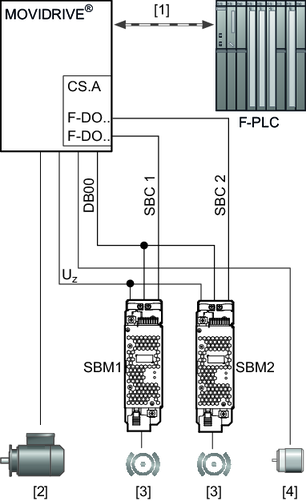

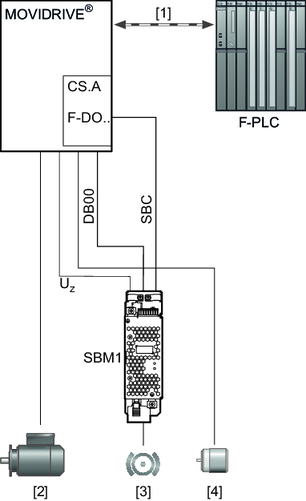

Die folgende Abbildung zeigt eine stark vereinfachte Systemstruktur eines sicheren Bremsensystems mit einer Bremse [A] und zwei Bremsen [B] sowie integriertem Bremsentest.
[A] | [B] |
|---|---|
|
|
MOVIDRIVE® | Frequenzumrichter MOVIDRIVE® modular/system/technology |
F-PLC | Übergeordnete Sicherheitssteuerung |
CS.A | Sicherheitsoption MOVISAFE® CS..A |
[1] | Sichere Kommunikation |
[2] | Motor |
[3] | Bremse(n) |
[4] | Am Motor angebauter Geber |
SBM1/2 | Sicheres Bremsmodul SBM |
UZ | Zwischenkreisspannung |
DB00 | Steuersignal zur funktionalen Ansteuerung der Bremse |
SBC, SBC 1, 2 | Steuersignal(e) zur sicheren Ansteuerung der Bremse(n) und zur Ansteuerung der Bremsen(n) während aktivem Bremsentest |
F-DO.. | Sicherer Digitalausgang |
