Montage Getriebemotor ECG

VORSICHT

Scharfe Kanten durch offene Passfedernut.
Schnittverletzungen.
  • Legen Sie die Passfeder in die Passfedernut ein.
  • Ziehen Sie einen Schutzschlauch über die Welle.

Gehen Sie folgendermaßen vor:

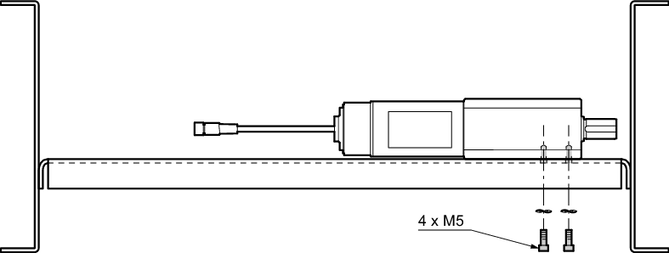

  1. Setzen Sie den Getriebemotor auf die Trägerplatte.
  2. Befestigen Sie den Getriebemotor mit 4 M5-Schrauben mit Federscheiben als Schraubensicherung.
  3. Ziehen Sie die Schrauben mit einem Anzugsdrehmoment von 2.5 – 3.5 Nm an.
