Sync-Phasenwinkel in °

Einstellbereich: 0 – 360°

Um die Ströme zweier Einspeisungen phasengleich fließen zu lassen, können Sie im Synchronisationsbetrieb den Phasenwinkel des Linienleiterstroms eines MP-Slaves zu dem eines MP-Masters einstellen. Wenn Sie den Phasenwinkel in der Werkseinstellung 0° belassen, so sind sie Phasenlagen gleich. Somit steht dann an den Stoßstellen der zugehörigen Linienleitersysteme nahezu die volle Leistung zur Verfügung.

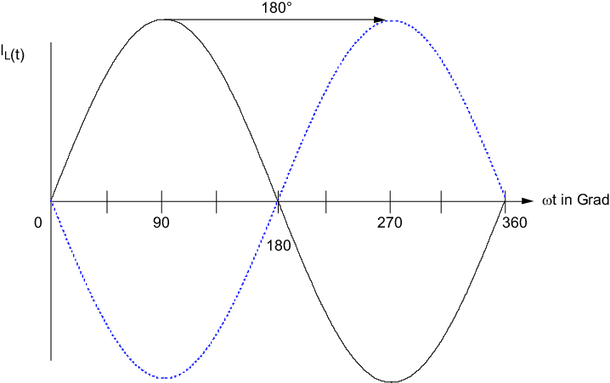

Eine Invertierung der Stromrichtung ist durch die Einstellung 180° möglich.

Eine Phasenverschiebung von 180° ist dann sinnvoll, wenn:

• Durch ungünstige Verkabelung eine Invertierung der Stromrichtung an Stoßstellen entstanden ist.
• Eine Umverkabelung vermieden werden soll.

Mit geringfügig von 0º oder 180º abweichenden Phasenverschiebungen können laufzeitbedingte Phasenfehler feinabgeglichen werden, was im Normalfall nicht erforderlich ist.
