PROFINET-Gerätename
In einem MOVISUITE®-Projekt können Sie dem Controller einen Namen zuweisen.
Das Gerät wird im MOVISUITE®-Projekt unter diesem Namen angezeigt. Standardmäßig wird der MOVISUITE®-Gerätename auch als PROFINET-Gerätename verwendet.
Ab folgende Softwareversion und Firmware-Versionen können Sie unterschiedlichen MOVISUITE®-Gerätenamen und PROFINET-Gerätenamen vergeben:
Software/Gerät | (Software-/Firmware)Version |
|---|---|
MOVISUITE® | V2.40 |
MOVI-C® CONTROLLER UHX25A‑N | Controller: V8.00 Feldbusoption: V6.00 |
MOVI-C® CONTROLLER UHX45A‑N | Controller: V8.00 Feldbusoption: V6.00 |
MOVI-C® CONTROLLER UHX65A‑R | V8.00 |
MOVI-C® CONTROLLER UHX85A‑R | V8.00 |
MOVI-C® FIELD CONTROLLER | Controller: V8.00 Feldbusoption: V6.00 |
MOVI-C® FIELD CONTROLLER | Controller: V8.00 Feldbusoption: V6.00 |

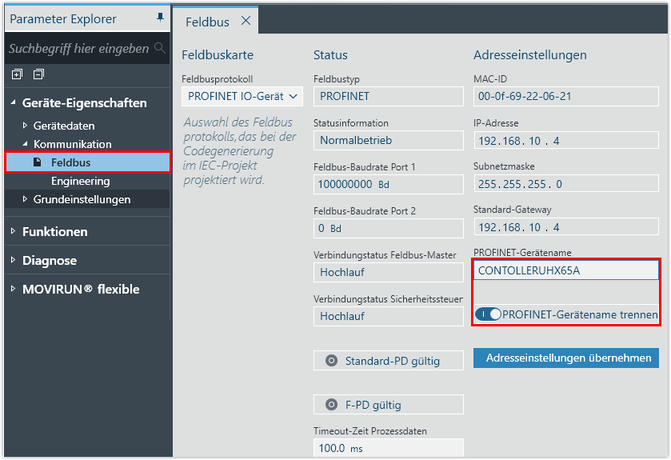

Die feste Kopplung des MOVISUITE®-Gerätenamens und PROFINET-Gerätenamens können Sie unter [Geräte-Eigenschaften] > [Kommunikation] > [Feldbus] aufheben. Damit kann der MOVISUITE®-Gerätename frei gewählt und geändert werden, ohne Auswirkungen auf die PROFINET-Kommunikation.
Der PROFINET-Gerätename wird auch in das IEC-Projekt übernommen, allerdings wird er nur nach Übertragen des IEC-Programms auf dem Controller und Starten des IEC-Programms im IEC Editor sichtbar.
Achten Sie darauf, dass der PROFINET-Gerätenamen im MOVISUITE®-Projekt mit dem PROFINET-Gerätenamen identisch ist, den Sie dem Controller im Engineering-Tool der SPS (z. B. TIA Portal) zuweisen. Wenn der Controller in den beiden Tools unterschiedliche PROFINET-Gerätenamen hat, wird ein Busfehler gemeldet.
HINWEIS
Damit der Gerätename des Controllers sowohl PROFINET als auch IEC61131 konform ist, empfiehlt SEW‑EURODRIVE einen Gerätenamen zu vergeben, der folgende Anforderungen erfüllt:
- Der Gerätename darf nicht mit einer Zahl anfangen. Das erste Zeichen muss ein Buchstabe sein.
- Der Gerätename darf keine Leerzeichen oder Steuerzeichen beinhalten, wie Bindestrich, Unterstrich, Punkt, Doppelpunkt, Komma, Slash, Backslash.
- Wenn das MOVISUITE®‑Projekt in IEC Editor und TIA Portal importiert wird, konvertieren beide Tools den Gerätenamen nach einem eigenen internen Algorithmus. Ein Gerätename nach den festgelegten Namenskonventionen ermöglicht, dass der Controller in den unterschiedlichen Tools unter dem gleichen Gerätenamen erscheint.
- Wenn ein Gerätename nach den Namenskonventionen nicht möglich ist, wählen Sie einen PROFINET-konformen Namen. Die IEC61131-Konformität wird in diesem Fall von MOVISUITE® automatisch erstellt.
Der PROFINET-Gerätename und die IP‑Adresse bleiben bei der Wiederherstellung des Auslieferungszustands nicht erhalten. Den Auslieferungszustand stellen Sie im TIA Portal in der Online- und Diagnosesicht im Ordner [Funktionen] > [Rücksetzen auf Werkseinstellungen] über die Schaltfläche [Rücksetzen] wieder her.
