Conexión a X4142 (M12 en el módulo de interfaz)

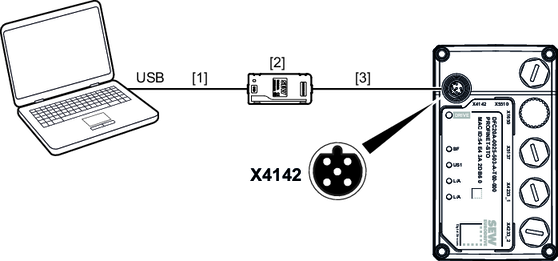

La siguiente imagen muestra la conexión del PC mediante el puerto USB.

[1]

Cable de conexión USB 2.0

(comercial, incluido en el contenido del suministro del USM21A)

[2]

Adaptador de interfaz USM21A

[3]

Cable de conexión RJ10/M12 (USK15A)

(lo puede suministrar SEW‑EURODRIVE, ref. de pieza: 28139038)
