Diagnose über den Webserver des Controllers
Die Applikation "Gateway-Solution" bietet eine Diagnose der Prozessdaten und der Gateway-Konfiguration über den integrierten Webserver. Die Bedienung des IEC Editors ist zur Diagnose nicht zwingend erforderlich.
HINWEIS
Für eine Diagnose über den Webserver muss die Engineering-Schnittstelle X80 verwendet werden.
- Weisen Sie der Engineering-Schnittstelle X80 eine IP-Adresse zu, die zu den Adressen Ihres PROFINET-Netzwerks passt.

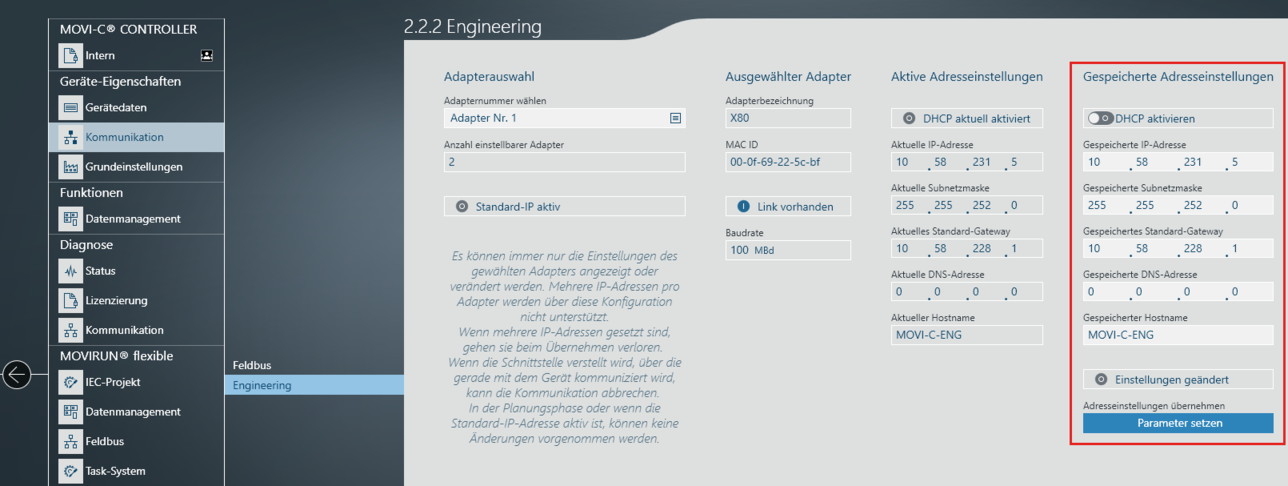

- Stellen Sie in MOVISUITE® die IP-Adresse ein:
- Starten Sie die Diagnose der Gateway-Applikation in Ihrem Standard-Browser mit folgender Befehlszeile:

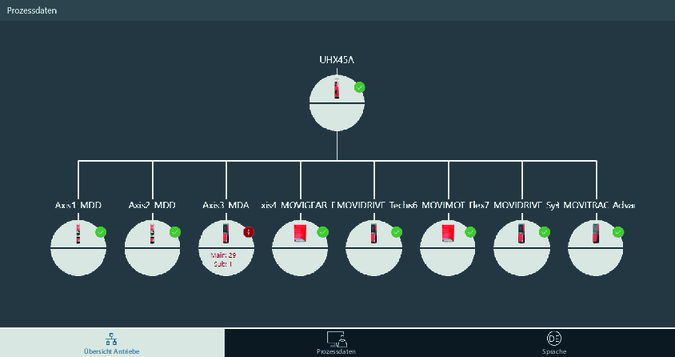

- Nach kurzem Kommunikationsaufbau wird im Beispielprojekt das folgende Fenster angezeigt.
- In diesem Fenster sehen Sie folgende Informationen:
- Alle konfigurierten Achsen mit zugehöriger Gerätesignatur
- Fehlerzustand der Achse mit zugehöriger Fehlernummer
- Status der Feldbus- und EtherCAT®-Kommunikation
- Um zur detaillierten Diagnose der Prozessdaten zu wechseln, klicken Sie auf das jeweilige Gerät, um weitere Details zu sehen.

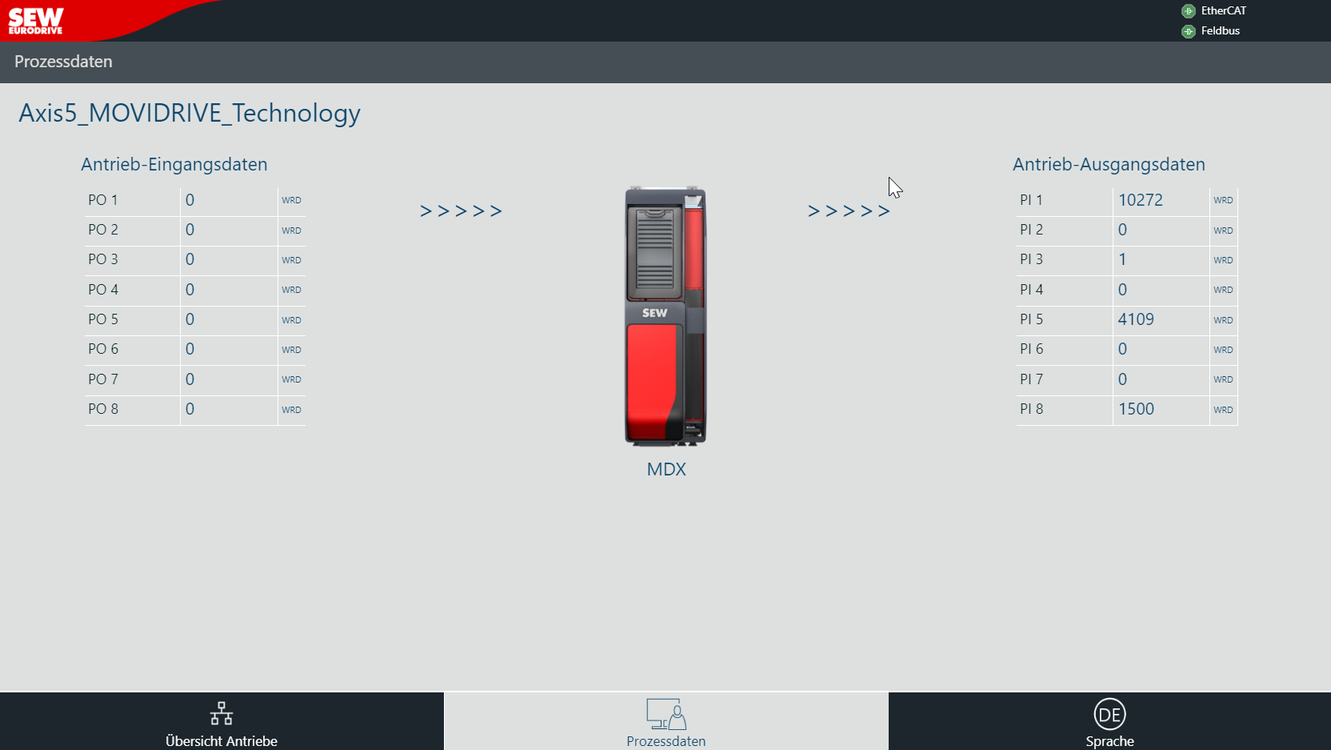

- Die Anzahl und die aktuellen Werte der Prozessdaten werden angezeigt.
- Um das Darstellungsformat der Prozessdatenwörter zwischen Word, Dezimal und Hexadezimal umzuschalten, klicken Sie auf das Feld "WRD".
