Diagnose der Feldbuskommunikation

HINWEIS

Die Diagnose wird beispielhaft mit Hilfe des Engineering-Tools TIA Portal gezeigt.

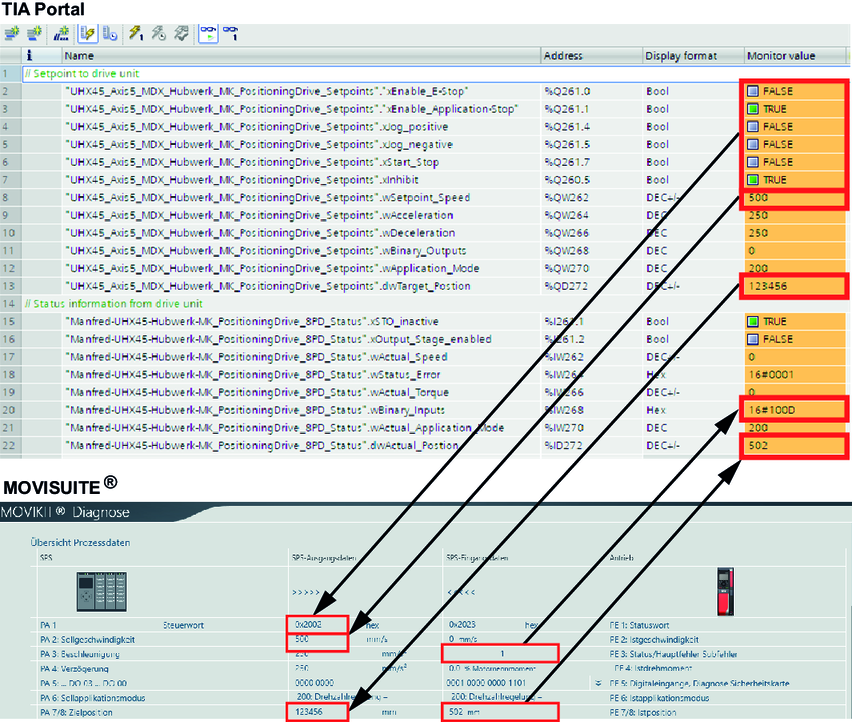

Aktivieren Sie im Engineering-Tool TIA Portal eine Variablentabelle und beobachten Sie den Ein- und Ausgangsbereich der gewünschten Achse. Im Variableneditor können Sie die Ein- und Ausgänge beobachten und gegebenenfalls steuern.

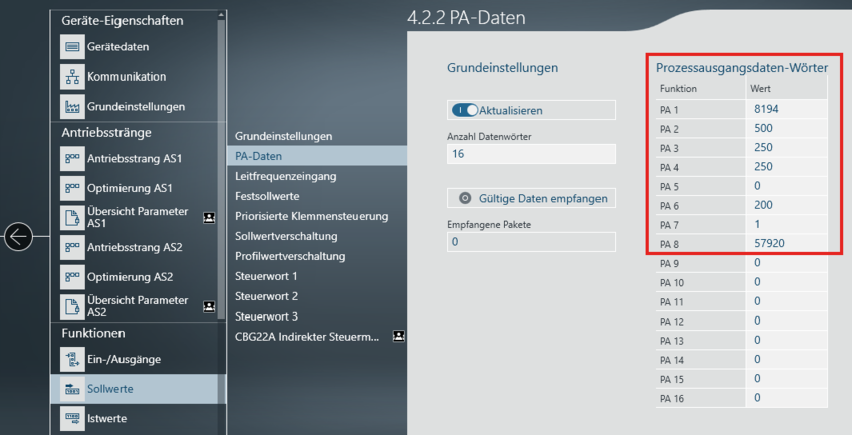

Gleichzeitig können Sie in MOVISUITE^® unter [Funktionen] > [Sollwerte] > [PA-Daten] die eingehenden Daten des Umrichters einsehen.

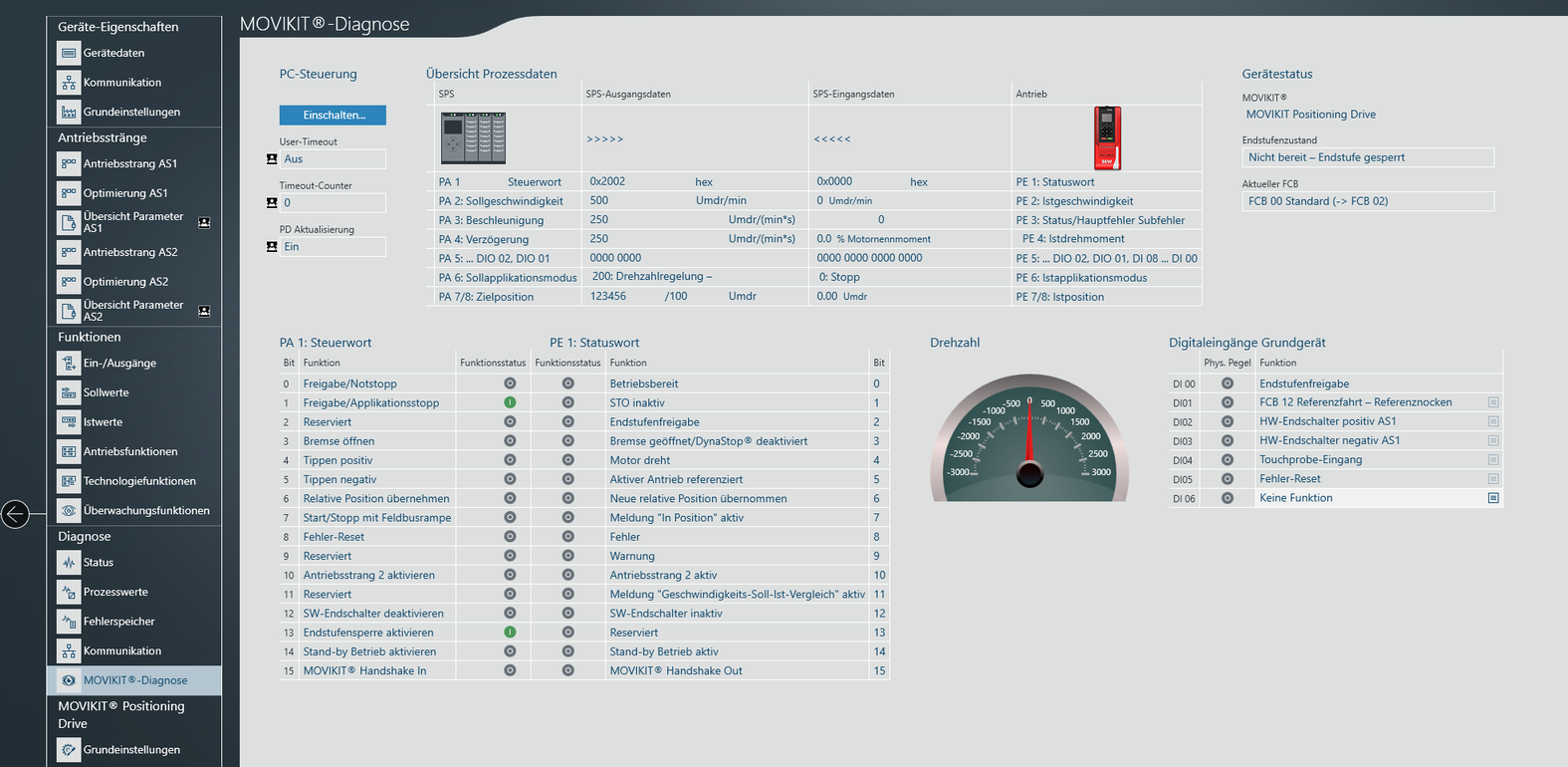

Bei der Verwendung eines Softwaremoduls MOVIKIT^® der Kategorie "Drive" werden die Prozessdaten unter [Diagnose] > [MOVIKIT^®-Diagnose] decodiert angezeigt.
