Gerät in TIA Portal konfigurieren

HINWEIS

Die Konfiguration wird beispielhaft mit Hilfe des Engineering-Tools TIA Portal gezeigt.

Gehen Sie folgendermaßen vor:

  • Die Installation der entsprechenden GSDML-Datei des verwendeten Controllers ist durchgeführt.
  1. Konfigurieren Sie den Controller. Die ausführliche Beschreibung der Konfiguration des Controllers entnehmen Sie dem Handbuch "Controller des Automatisierungsbaukastens MOVI-C®, Inbetriebnahme mit PROFINET/PROFIsafe".

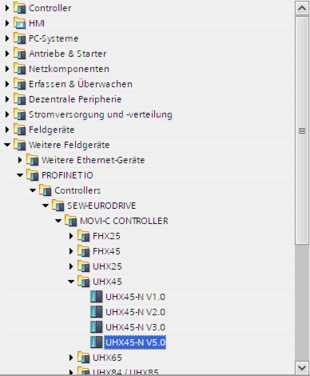

  2. Wählen Sie im Hardwarekatalog des TIA Portals unter [Weitere Feldgeräte] > [PROFINET IO] > [Controller] > [SEW-EURODRIVE] > [MOVI-C® CONTROLLER] die passende Gerätebeschreibung des von Ihnen verwendeten Controllers (z. B. UHX45).
  3. Wählen Sie das Gerät, dessen Versionskennung zur Firmware-Version der Feldbus-Schnittstelle des Controllers passt.
  4. Stellen Sie im Bereich "Eigenschaften" folgende Parameter ein:
    • IP-Adresse, Subnetzmaske und Gateway-Adresse
    • den PROFINET-Gerätenamen des Controllers
  5. Stellen Sie im Bereich "IO-Zyklus" folgende Parameter ein:
    • Aktualisierungszeit (Empfehlung: 2 ms)
    • Anzahl der IO-Zyklen mit fehlerhaften IO-Daten (Empfehlung: 30)
  6. Falls erforderlich, stellen Sie die Parameter in den Bereichen "Shared Device" und "MRT" (Medienredundanz) ein.

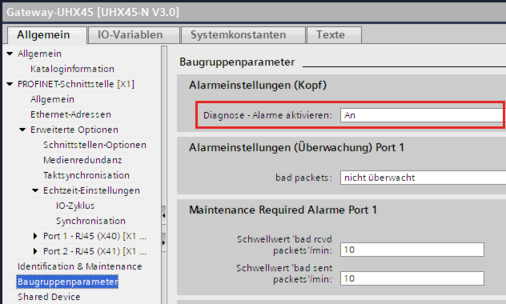

  7. Aktivieren Sie im Bereich "Baugruppenparameter" die Diagnose-Alarme.
