IEC-Projekt generieren

Führen Sie die folgenden Schritte durch, um mittels automatischer Codegenerierung ein IEC-Projekt basierend auf den Konfigurationen in der MOVISUITE® zu erstellen.

  • Die Konfiguration des Softwaremoduls in der MOVISUITE® ist abgeschlossen.

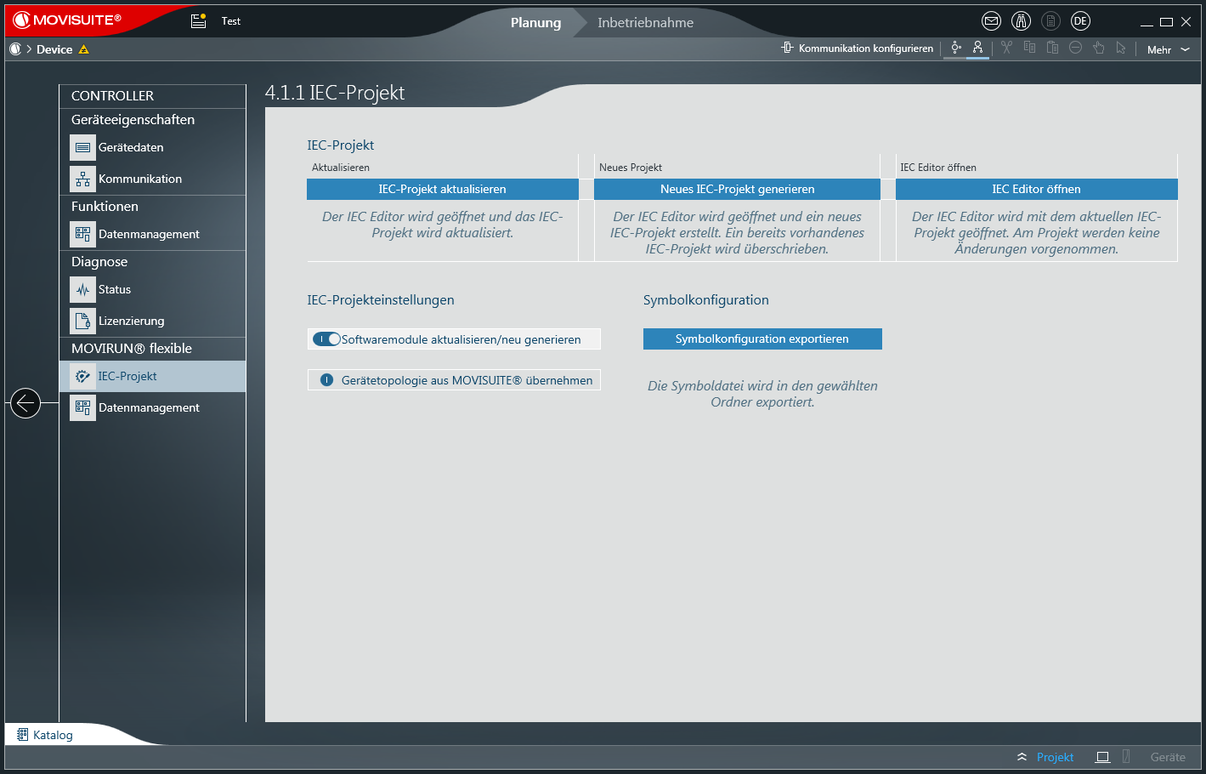

  1. Klicken Sie in der Funktionssicht in der MOVISUITE® auf den Softwaremodul-Bereich des MOVI-C® CONTROLLER-Knotens.
    • Das Menü "IEC-Projekt" wird geöffnet.

    HINWEIS

    Wenn Sie die Konfiguration in der MOVISUITE® im Modus "Inbetriebnahme" durchgeführt haben und der Hinweis "Gerät nicht erreichbar" angezeigt wird, gehen Sie folgendermaßen vor:
    • Wenn der MOVI-C® CONTROLLER nicht über das Netzwerk zur Verfügung steht, wechseln Sie in den Modus "Planung".
    • Wenn der MOVI-C® CONTROLLER über das Netzwerk zur Verfügung steht, führen Sie einen Netzwerk-Scan durch und verbinden Sie den MOVI-C® CONTROLLER in der Netzwerksicht mit dem MOVI-C® CONTROLLER in der Funktionssicht.
  2. Klicken Sie auf [Neues IEC-Projekt generieren] oder [IEC-Projekt aktualisieren].
    • Neues IEC-Projekt generieren: Der IEC-Editor wird geöffnet und ein neues IEC-Projekt wird erstellt. Ein bereits vorhandenes IEC-Projekt wird komplett überschrieben.
    • IEC-Projekt aktualisieren: Der IEC-Editor wird geöffnet und das IEC-Projekt wird aktualisiert. Die Aktualisierung betrifft lediglich die im Ordner "SEW_Generated" enthaltenen Objekte, die Task-Konfiguration sowie die SEW-Geräte. Alle anderen Objekte bleiben davon unberührt (eigene POU, DUT, Tasks, Geräte).

    HINWEIS

    Wenn Sie an der Projekt-Struktur, in den Umrichterdatensätzen oder in der Softwaremodul-Konfiguration eine Änderung vornehmen, wird ein Meldungssymbol am MOVI-C® CONTROLLER-Knoten angezeigt. Klicken Sie das Meldungssymbol an um nähere Informationen zur Änderung zu erhalten und die Aktualisierung durchzuführen.
