Allarme diagnostico PROFIBUS

L'interfaccia bus di campo supporta gli allarmi diagnostici nel caso di un'anomalia dell'unità. Nelle condizioni di spedizione del convertitore di frequenza l'allarme diagnostico è inserito. Nella panoramica unità del tool di ingegnerizzazione TIA Portal è possibile inserire o disinserire l'allarme diagnostico.

Procedere come segue:

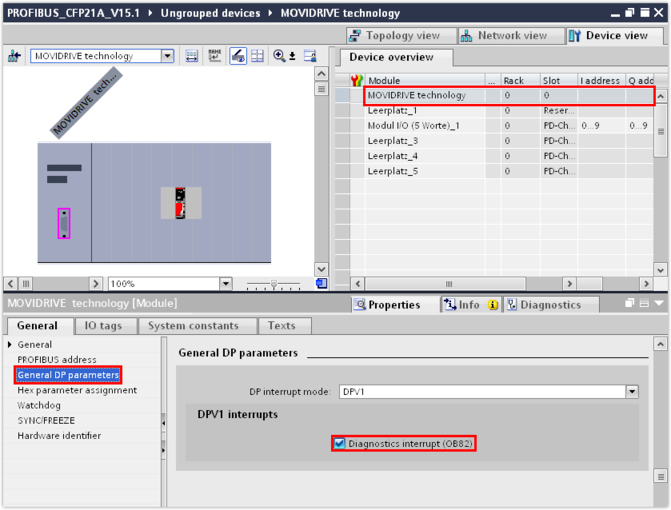

  1. Selezionare nella panoramica unità lo slot 0 del convertitore di frequenza.
  2. Nella finestra di ispezione (area in basso dell'editor) nel gruppo "Parametri DP generali" inserire/disinserire l'allarme diagnostico.
    • I messaggi di errore dell'unità (codice anomalia e descrizione dell'anomalia) vengono segnalati come allarme diagnostico e visualizzati come testo nella diagnosi modulo.
