Lage der Abtriebswelle

Bei Getrieben mit Vollwelle befindet diese sich immer auf der A-Seite.

Bei Getrieben mit Hohlwelle befindet diese sich auf der A-Seite und B-Seite.

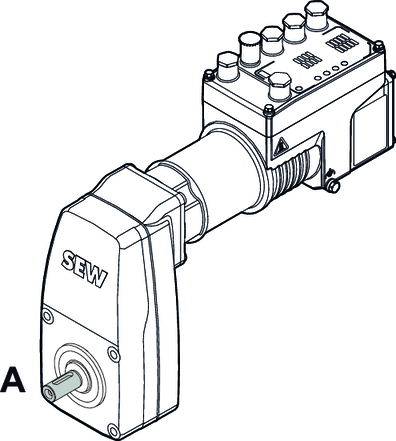

Flachgetriebe F.. mit Vollwelle

Das folgende Bild zeigt die Lage der Abtriebswelle des Getriebetyps F.. mit Vollwelle.

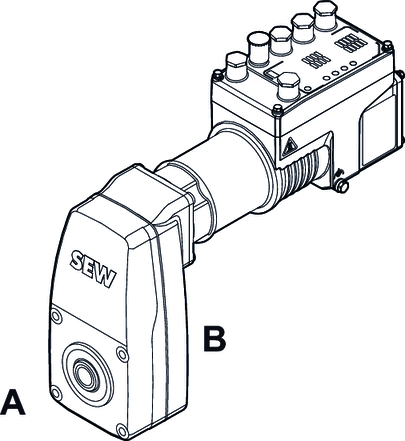

Flachgetriebe FA.. mit Hohlwelle

Das folgende Bild zeigt die Lage der Abtriebswelle des Getriebetyps F.. mit Hohlwelle.

Flachgetriebe FL.. mit Vollwelle, mit und ohne Passfedernut

Das folgende Bild zeigt die Lage der Abtriebswelle des Getriebetyps FL.. mit Vollwelle und Passfedernut.

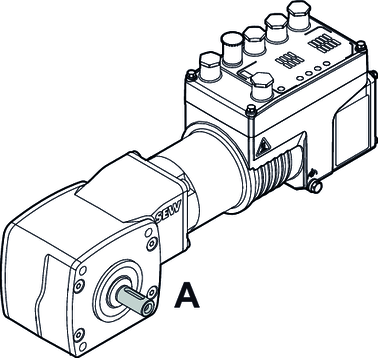

Winkelgetriebe W.. mit Vollwelle

Das folgende Bild zeigt die Lage der Abtriebswelle des Getriebetyps W.. mit Vollwelle.

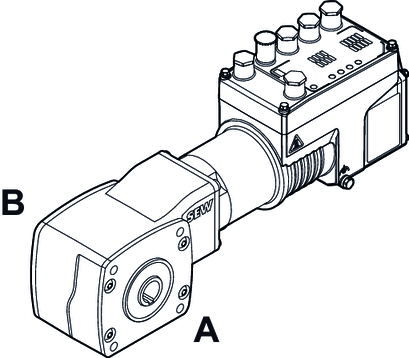

Winkelgetriebe WA.. mit Hohlwelle

Das folgende Bild zeigt die Lage der Abtriebswelle des Getriebetyps W.. mit Hohlwelle.
