Anordnung der Ölstandsschraube bei Doppelgetrieben

Um bei Doppelgetrieben eine ausreichende Schmierung des 1. Getriebes (großes Getriebe) zu gewährleisten, haben die folgenden Getriebe in der angegebenen Raumlage einen erhöhten Ölstand:

• Stirnradgetriebe des Typs R..R.. in der Raumlage M1 oder M2
• Schneckengetriebe des Typs S..R.. in der Raumlage M3

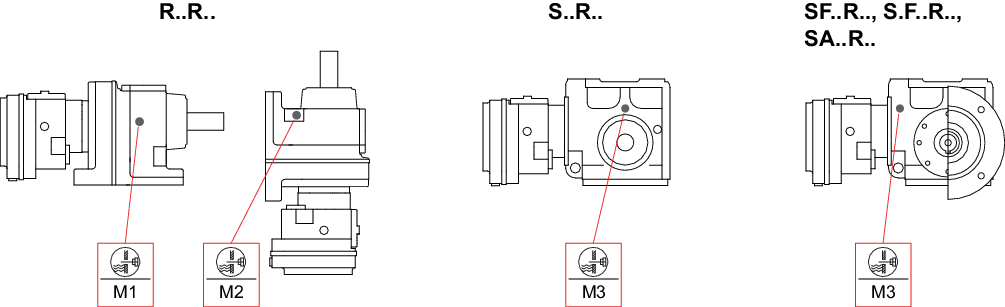

Die Ölstandsschrauben befinden sich, abweichend zu den Angaben in den Raumlagenblättern, an den folgenden Positionen:
